Auswertungsbeispiele LASER
Die folgenden Beispiele zeigen verschiedene Messreihen und deren Visualisierung mit 'Google Earth'.

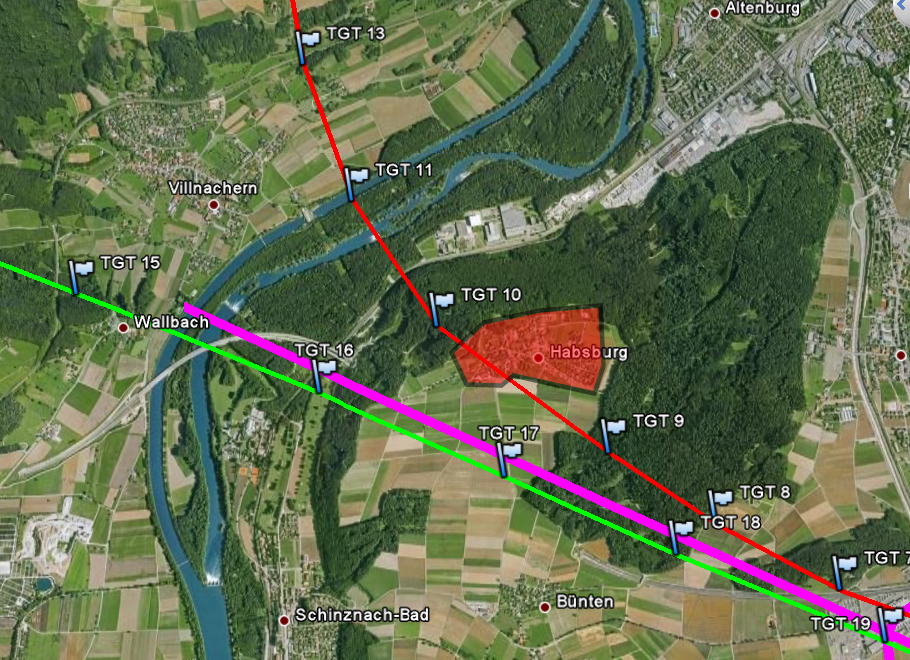

Beispiel 1: Ein- und Ausflugroute West für Motorflugzeuge, Flugplatz Birrfeld
- Die Linie in Pink zeigt die vorgeschriebene Ein- bzw. Ausflugroute. Transparent Rot zeigt die publizierte lärmempfindliche Zone von Habsburg, die unbedingt zu meiden ist.
- Die rote Kurve beschreibt ein wegfliegendes Flugzeug, abseits der Route.
- Die grüne Kurve beschreibt ein anfliegendes Flugzeug, mit guter Kurshaltung.

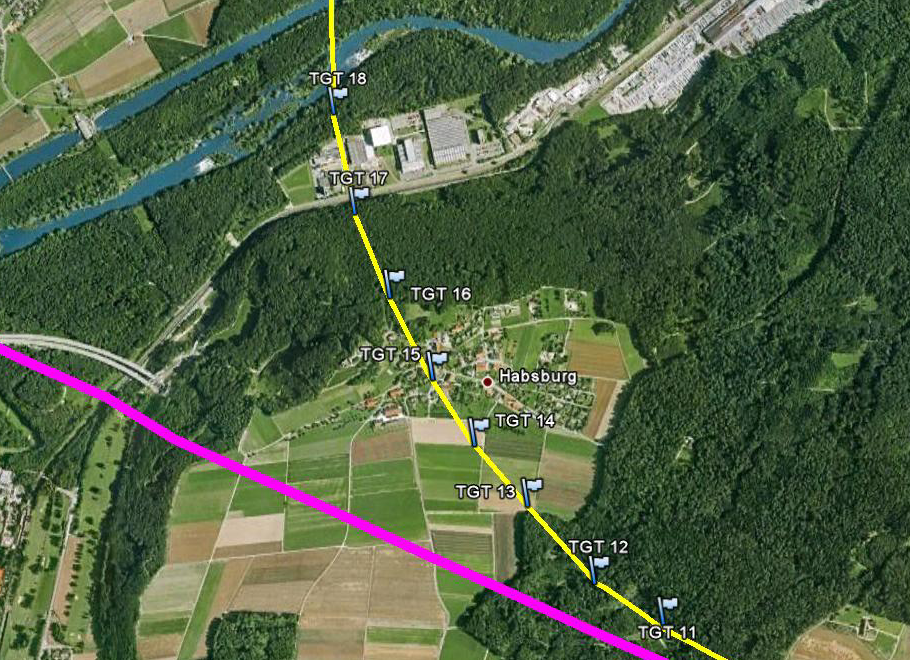

Beispiel 2: Ein- und Ausflugroute West für Motorflugzeuge, Flugplatz Birrfeld
- Die Linie in Pink zeigt die vorgeschriebene Ein- bzw. Ausflugroute.
- Die gelbe Kurve beschreibt ein wegfliegendes Flugzeug, abseits der Route.
Die Wegpunkte sind auf die Erdoberfläche projiziert, ebenfalls der Flugweg und die vorgeschriebene Route.
Der Bildausschnitt ist gegen Norden ausgerichtet mit senkrechter Blickrichtung auf den Boden.

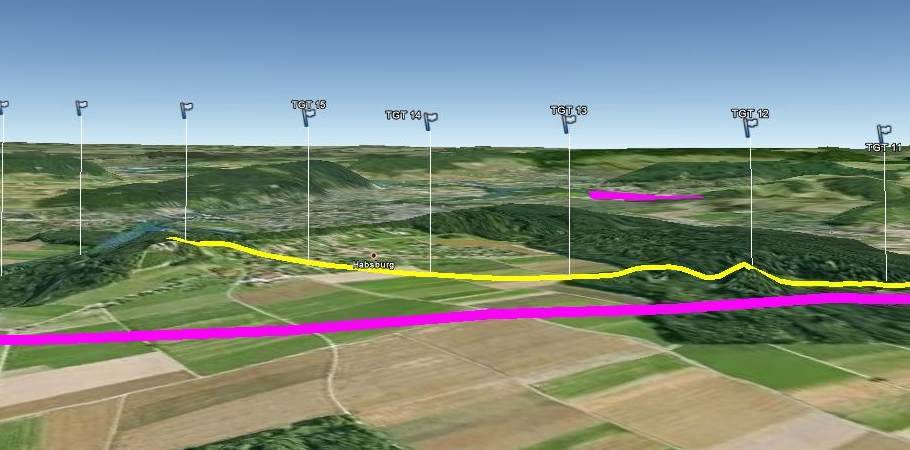

Beispiel 3: Die selbe Messreihe wie bei Beispiel 2, aber in 3D- Darstellung
- Die Linie in Pink zeigt die vorgeschriebene Ein- bzw. Ausflugroute.
- Die gelbe Kurve beschreibt ein wegfliegendes Flugzeug, abseits der Route.
Die Wegpunkte sind in der wahren Höhe gezeigt, mit einer Verbindungslinie auf den Flugweg, der auf die Erdoberfläche projiziert ist.
Beispiel 4: Ein- und Ausflugroute West für Motorflugzeuge, Flugplatz Birrfeld
- Alle Messpunkte einer Messreihe.
- Diese Darstellung zeigt die ganze Streuung der Flugwege.
- Die Flagge mit der Bezeichnung '001' kennzeichnet den Standort, von dem aus die Messungen aufgenommen wurden (links der Ortschaft 'Bünten').
