CAD- Teil: Eierhalter
Eierhalter? Nun ja, eine einfache CAD- Baugruppe für Wohnwagenbastler. Für den Kühlschrank unseres Wohnwagens
liess sich nirgends ein passender Eierhalter auftreiben. Also gilt: Selber machen. Somit zuerst mal auf dem CAD
die wichtigsten Masse ermittelt und gleich eine passende Baugruppe erstellt. Eine kleine Fingerübung...
Ausgangslage: Breite 82 mm, möglichst kurze Baulänge, somit Ei an Ei gedrängt.
Herzustellen einfachheitshalber aus Holz, das dann aus hygienischen Gründen zu lackieren ist.
Möglichkeit 'A': Holzbrettchen mit entsprechenden Bohrungen und 4 Schraubenköpfen als Füsschen.
Möglichkeit 'B': Aus dünnem Sperrholz gefertigt – ich hatte noch 4 mm Pappel vorrätig, also war das mein
Favorit, denn meine Lochsäge mag kein dickwandiges Holz. Allerdings wurde mir das Gebilde dann doch etwas schwabbelig,
so dass ich es mit einem Untergurt von 10 x 20 verstärkte.

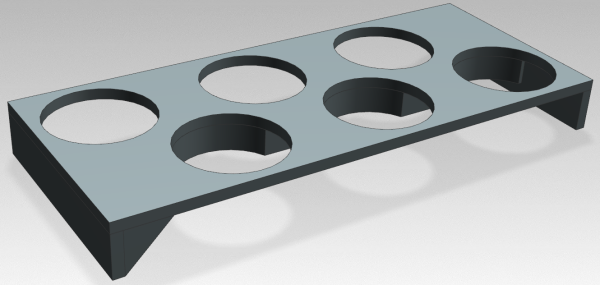

Der Eierhalter als CAD- Baugruppe

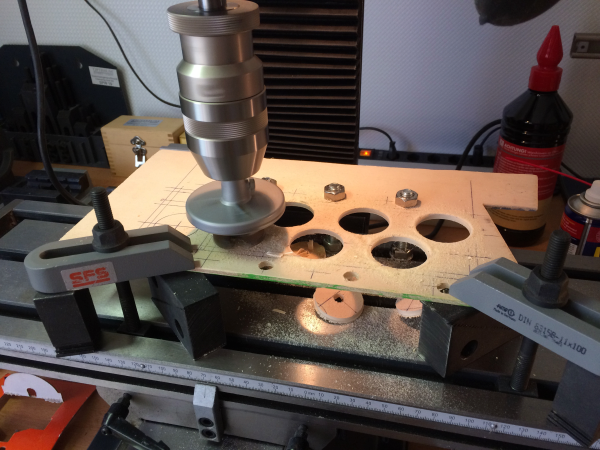

Der Eierhalter während der Herstellung

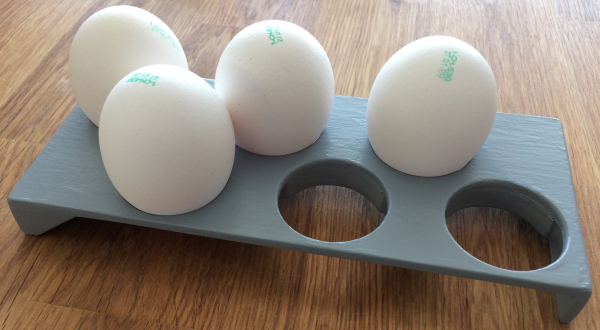

Der Eierhalter als fertiges Teil

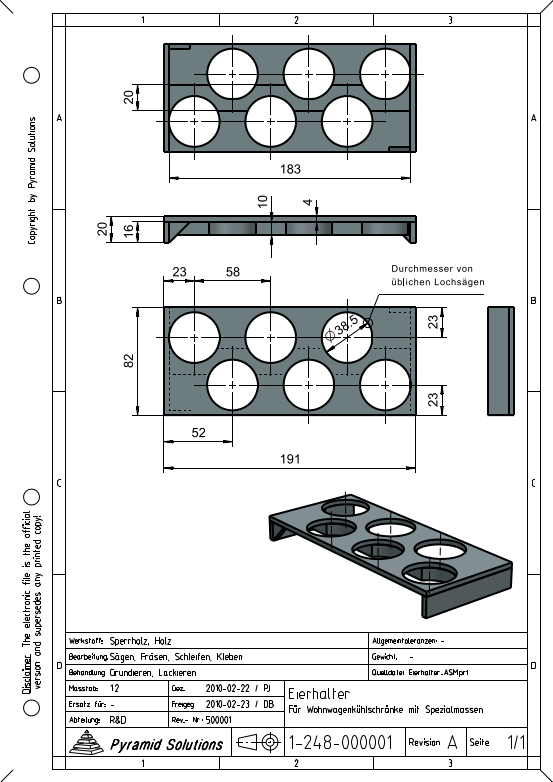

Die Zeichnung zur CAD- Baugruppe [Download]
Die Zeichnung des Eierhalters darf ausdrücklich heruntergeladen und der Eierhalter nachgebaut werden. Auch
Veränderungen sind erlaubt, macht damit was ihr wollt :-)
