CAD- Teil: Radabdeckung für Wohnwagen
Eine Radabdeckung für den Wohnwagen als Eigenkonstruktion entstand, weil auf dem Markt nichts Brauchbares
zu finden war. Die üblichen Abdeckungen in Sackform überleben kaum zwei Jahre, der Witterung ausgesetzt. Zudem
sind diese mühsam in der Montage, müssen sie für einen guten Sitz doch über das Rad gezogen werden – im
Radkasten eine mühsehlige Angelegenheit.
Was leigt da näher, als eine Montagemöglichkeit direkt an der Felge anzubringen, die auch bei einen Herbststurm
das daran befestigte Brett zu halten vermag?
Eine kleine Herausforderung ist lediglich, die Pass- Masse an der Felge zu ermitteln.
Diese Felgenmasse sind natürlich je nach Typ verschieden und somit sind die Längenmasse des Montagebügels an die
vorhandene Situation anzupassn.

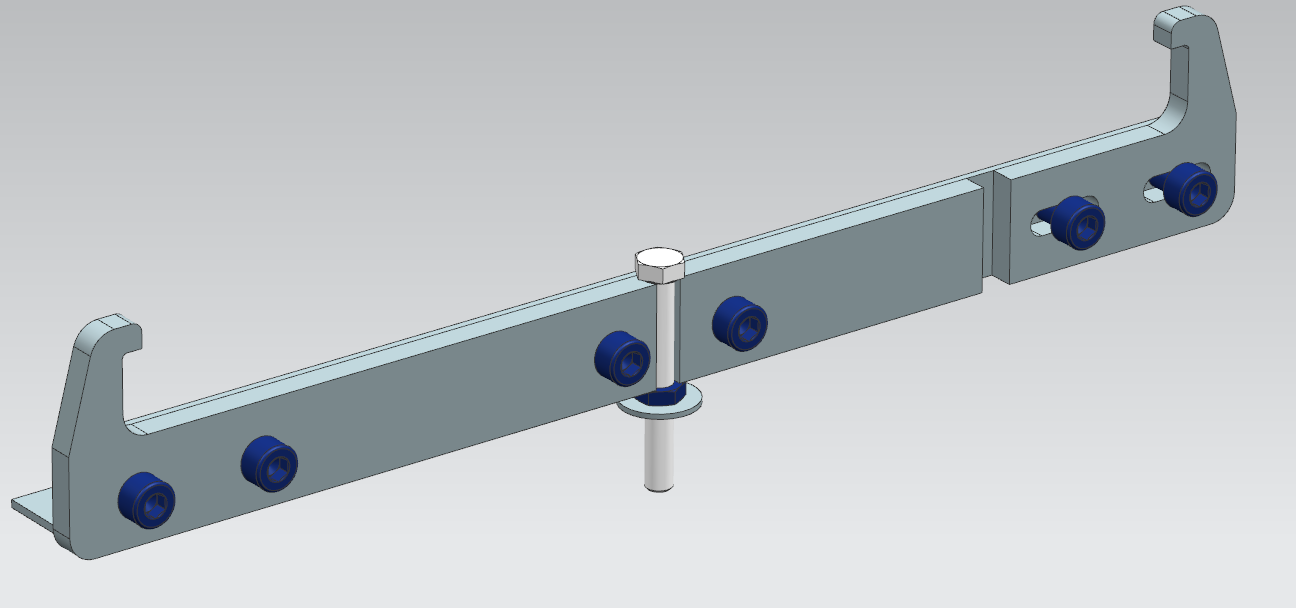

Der Montagebügel als CAD- Baugruppe, ohne das Abdeckbrett.
Der Montagebügel, ohne den vorderen Winkel – zum Aufzeigen des Schiebebereichs für die Montage an die
Felge.

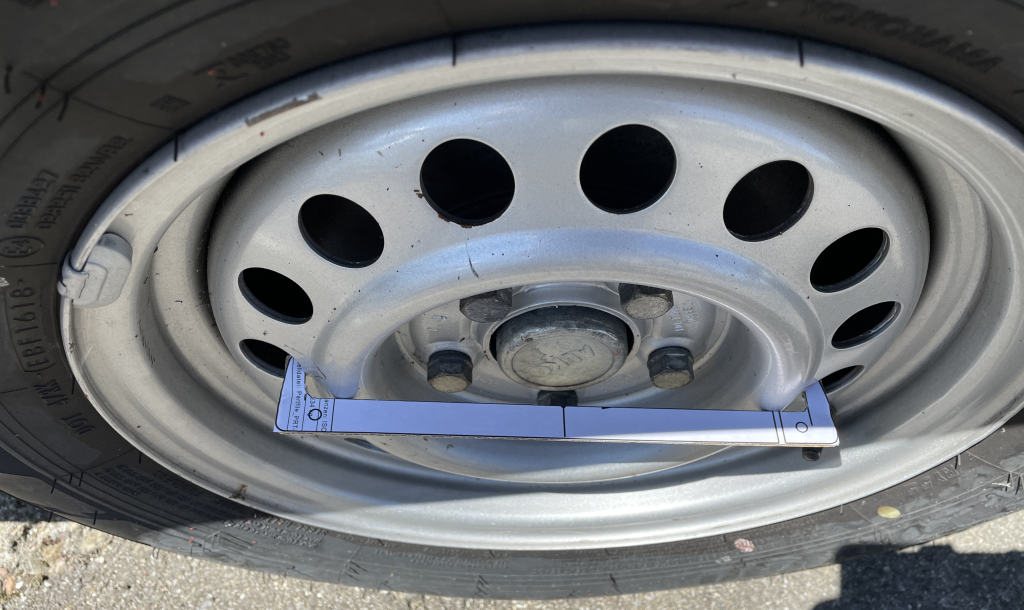

Zum Prüfen der ermittelten Masse dient eine Kartonlehre.
Die Konstruktion ist möglichst einfach gehalten. Zur Herstellung braucht es eine Fräs- und eine Bohrmaschine.
Die folgenden Zeichnungen beschreiben die Details:
- RA_Radabdeckung_DRW.pdf − Die Radabdeckung als Baugruppe
- RA_Winkel_DRW.pdf − Die beiden Alu- Winkelprofile (identisch)
- RA_Haken_lang_DRW.pdf − Das Alu- Frästeil "Haken lang"
- RA_Haken_kurz_DRW.pdf − Das Alu- Frästeil "Haken kurz"
- RA_Leiste_DRW.pdf − Das Alu- Frästeil "Leiste"
- RA_Gewindestueck_DRW.pdf − Das Alu- Frästeil "Gewindestück"
- RA_Abdeckung_DRW.pdf − Die Holzabdeckung
- RA_Abschluss_DRW.pdf − Die Kunststoff- Folie als Abschluss

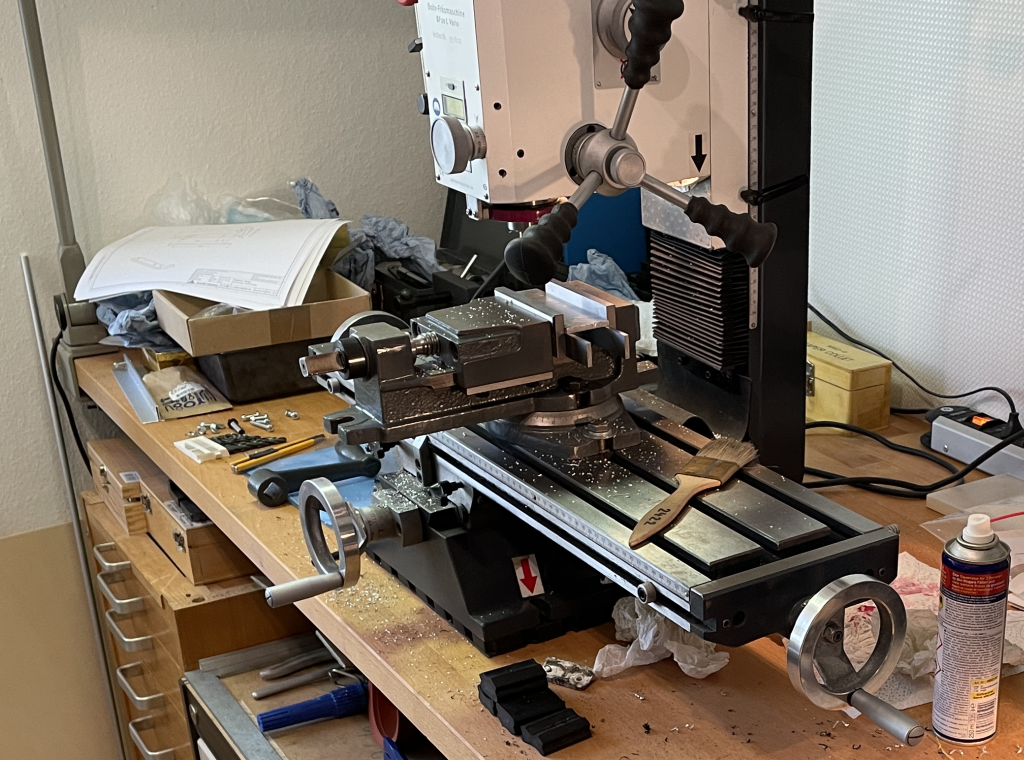

Nach der Massprüfung geht es in die Werkstatt...

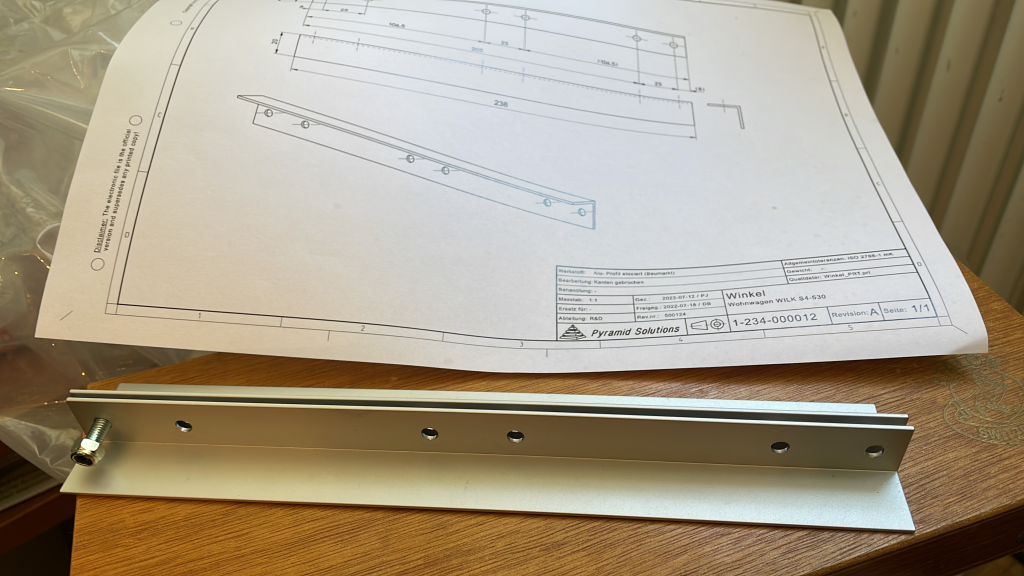

Die beiden Winkel sind fertig.

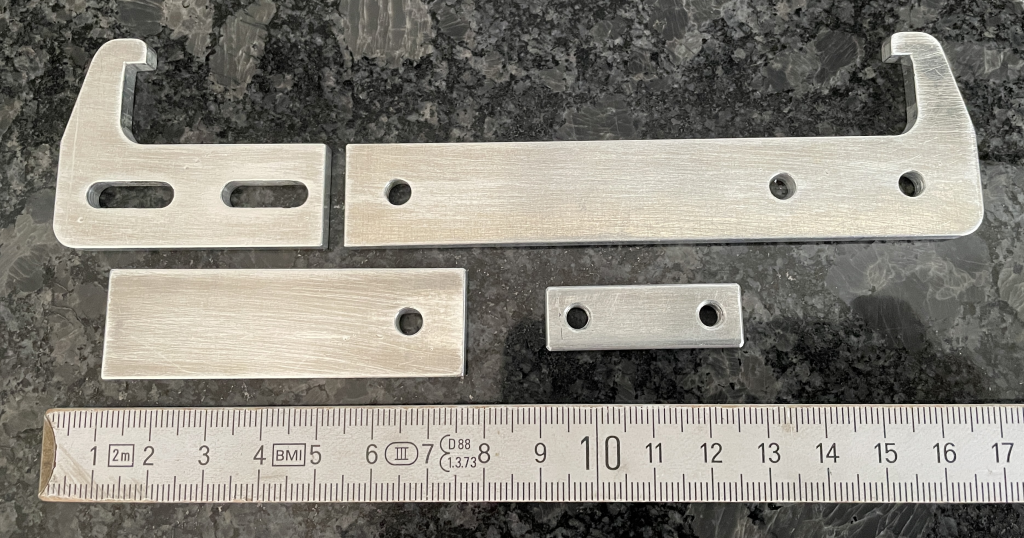

Die Frästeile sind fertig.

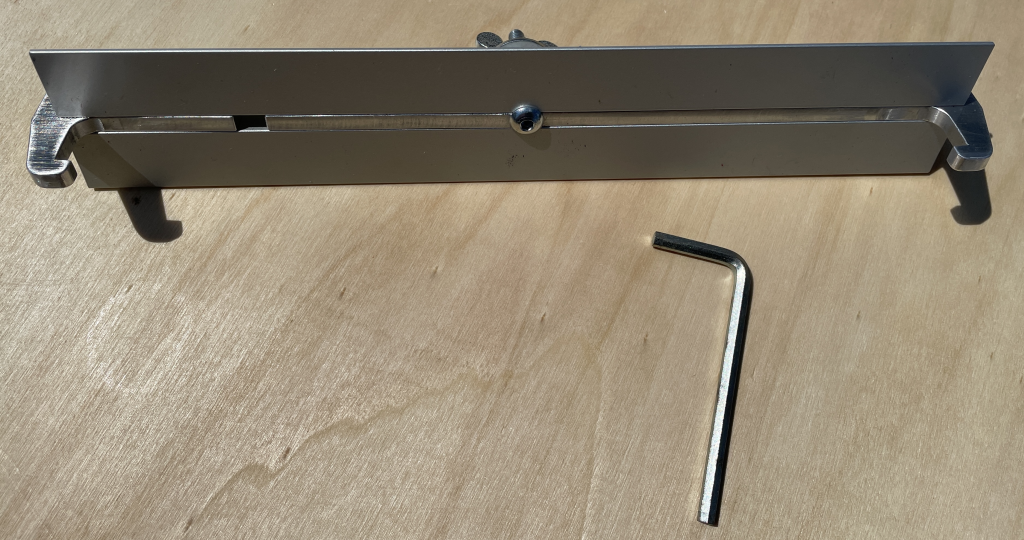

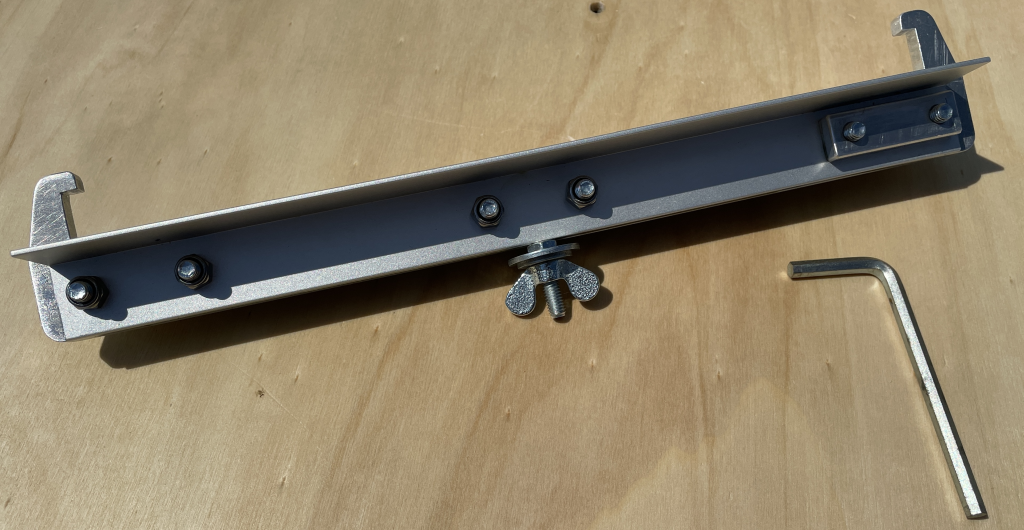

Der Montagebügel ist fertig und montiert.

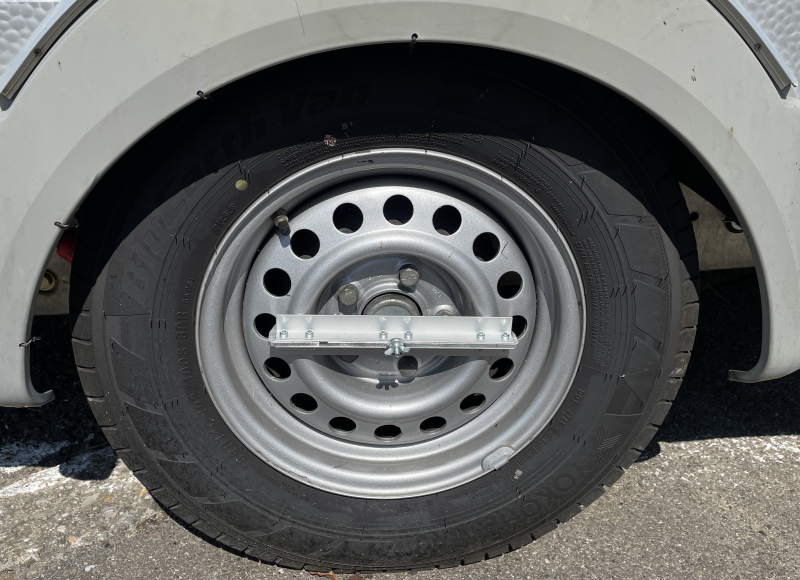

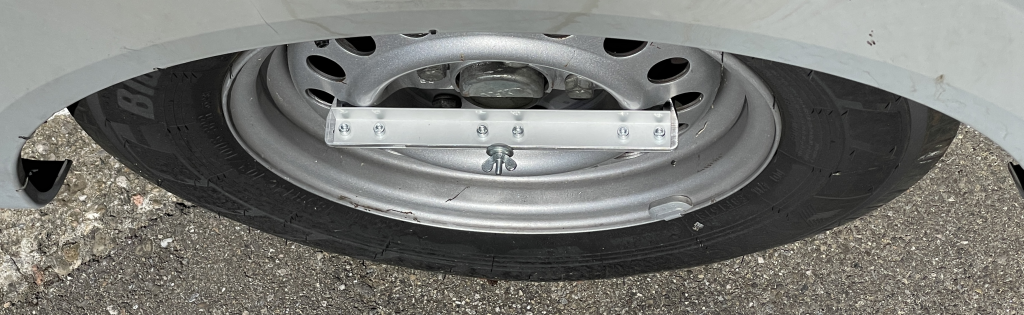

An der Felge angebracht.

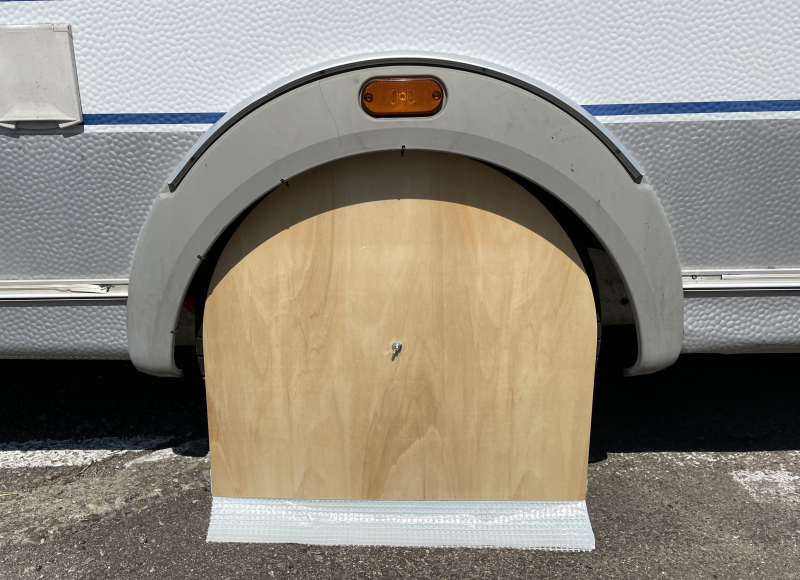

Abschliessend noch das Abdeckbrett über den Gewindebolzen geschoben und mit der Flügelmutter am Montagebügel angeschraubt.
Die Zeichnungen der Radabdeckung dürfen ausdrücklich heruntergeladen und die Radabdeckung nachgebaut werden. Auch
Veränderungen sind erlaubt, macht damit was ihr wollt :-)
