CAD- Teil: Leinenhalter für Wohnwagen
Ein Leinenhalter für den Wohnwagen musste her, um auch über Nacht die Duschtücher im inneren trocknen zu
können. Leider reichte es nicht aus, einfach irgendwo zwei Haken anzuschrauben.
Bekanntlich ist der Platz in einem Wohnwagen beschränkt, man muss das ausnutzen, was man hat. Und was habe ich?
Beim Eingang ist gleich längs eine Sitzbank, darüber der einzige Platz, an dem eine Wäscheleine anzubringen ist.
Aber eben, nicht mit einfach mal zwei Haken. An der Wand des Kleiderschranks würde das gehen. Beim Eingang braucht
es eine Art Stab, doch da läuft man früher oder später mit dem Auge dagegen. Also Notizblock und Stift hervorholen
und eine Skizze anfertigen. Der Stab muss wegklappbar sein. Dazu reich eine Skizze nicht, da muss das CAD her...
Konstruieren, fertigen und ausprobieren. Zum Glück hat es auf Anhieb geklappt, ich hätte sonst Punkte eingebüsst
bei meinem Schatz!

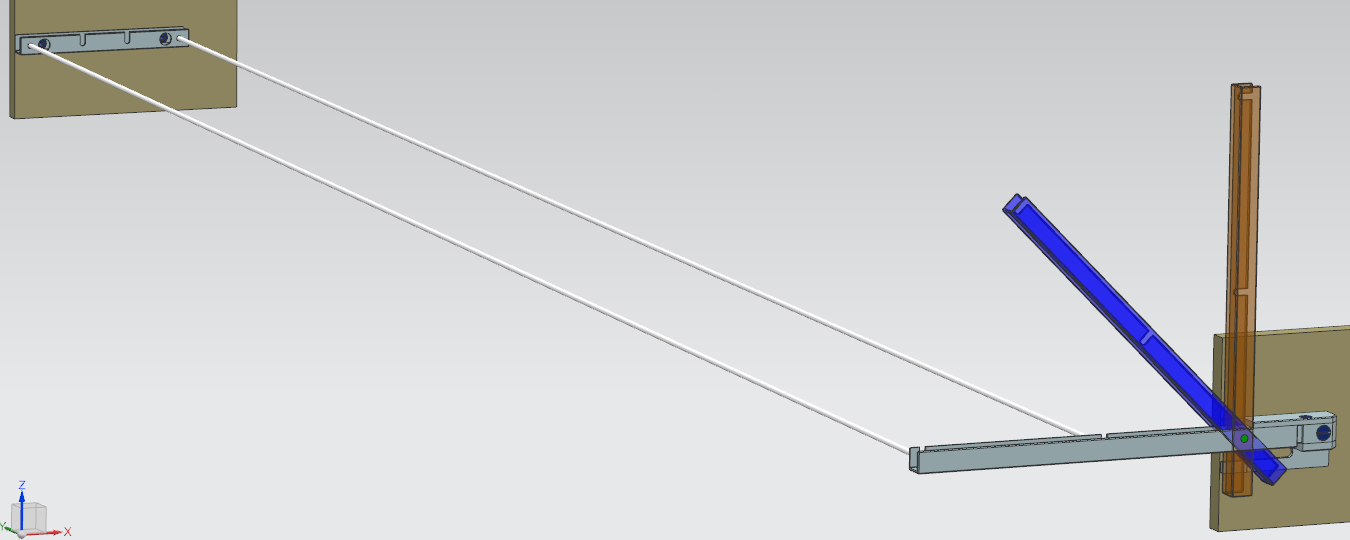

Der Leinenhalter als CAD- Baugruppe, der Träger rechts ist hochklappbar.

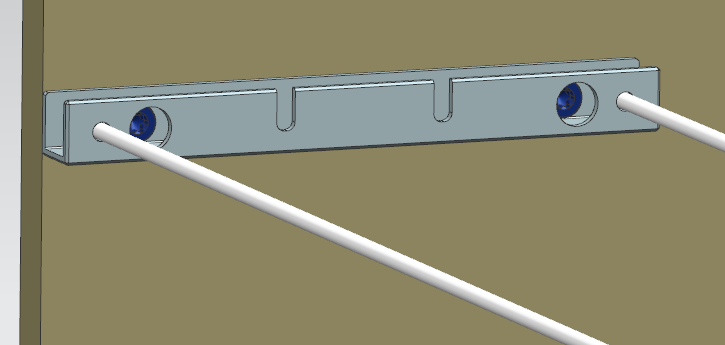

Der linke Träger am Schrank angeschraubt.

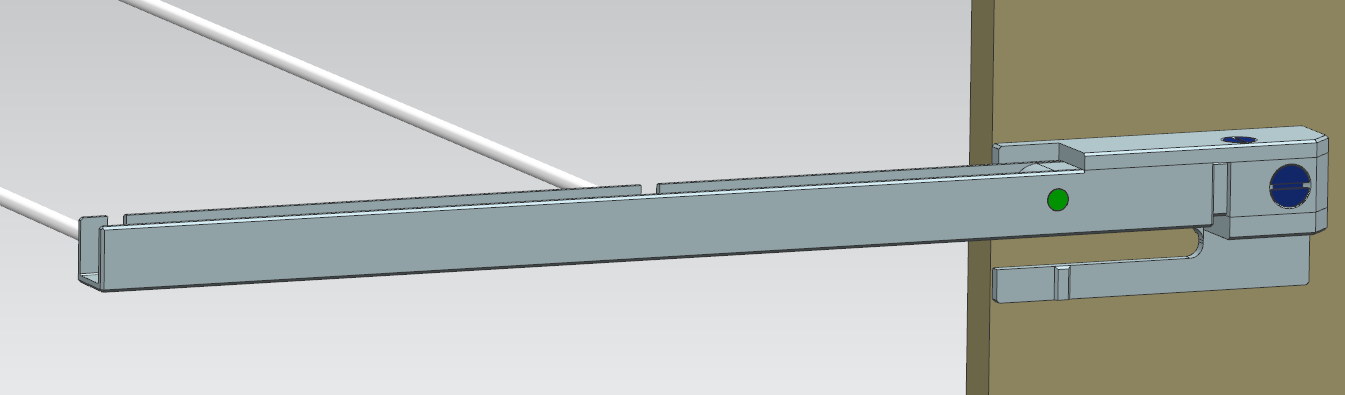

Der rechte bewegliche Träger am Oberkasten angeschraubt.

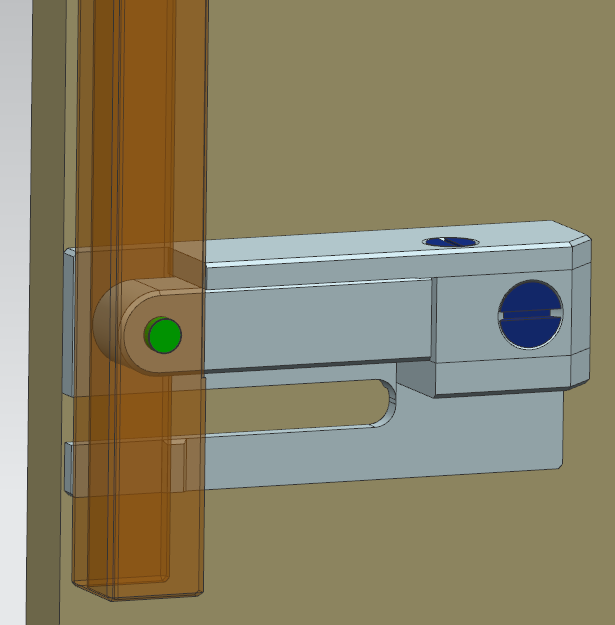

Der rechte Träger hochgeklappt (zum Zeigen der Rastposition ist der drehbare Träger durchsichtig dargestellt).
Die Konstruktion ist möglichst einfach gehalten, leicht und dennoch stabil. Zur Herstellung braucht es eine
Fräsmaschine und eine Bohrmaschine, idealerweise ergänzt um eine Drehmaschine – letzteres ist aber nicht
zwingend nötig.
Die folgenden Zeichnungen beschreiben die Details:
- LH_Leinenhalter_DRW.pdf − Der Leinhalter als Baugruppe
- LH_Traeger_drehbar_DRW.pdf − Der drehbare Träger
- LH_Traeger_fix_DRW.pdf − Der feststehende Träger
- LH_Halter_DRW.pdf − Der Halter mit dem Drehgelenk
- LH_Zunge_DRW.pdf − Die Zunge als Teil der Halterung
- LH_Bolzen_DRW.pdf − Der Bolzen als Drehachse
- LH_Leinenhalter_STL.pdf − Der Leinenhalter mit Stückliste
Die folgenden Bilder zeigen die Herstellung, die Einzelteile und die fertige Installation im Wohnwagen.

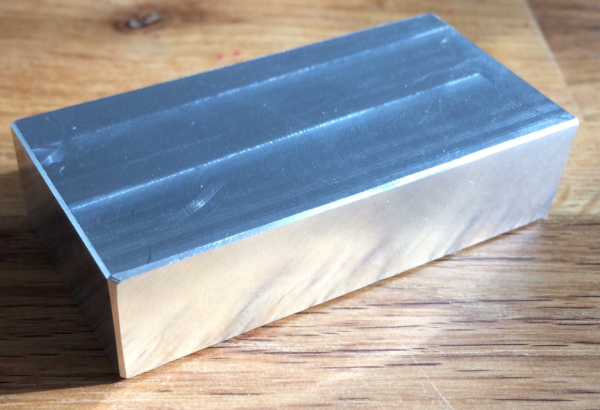

Aller Anfang ist ein Rohteil...

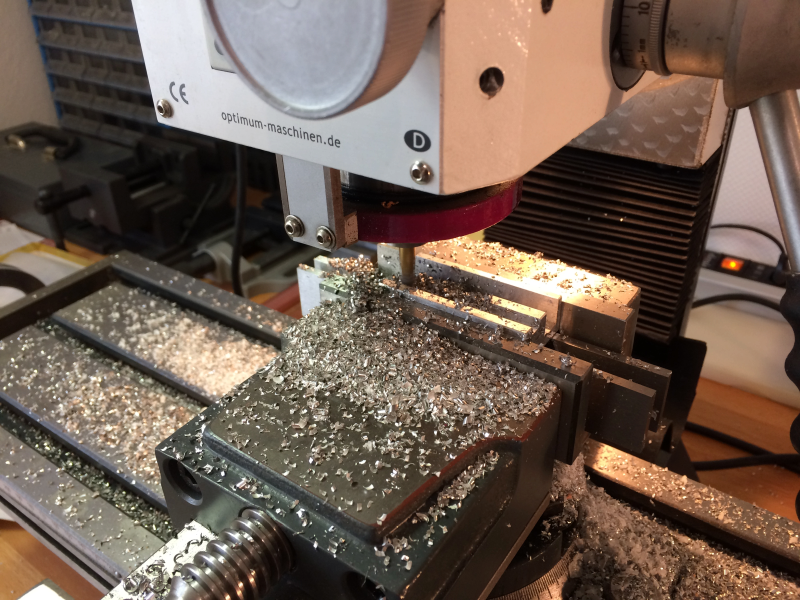

... das in Form zu fräsen ist!

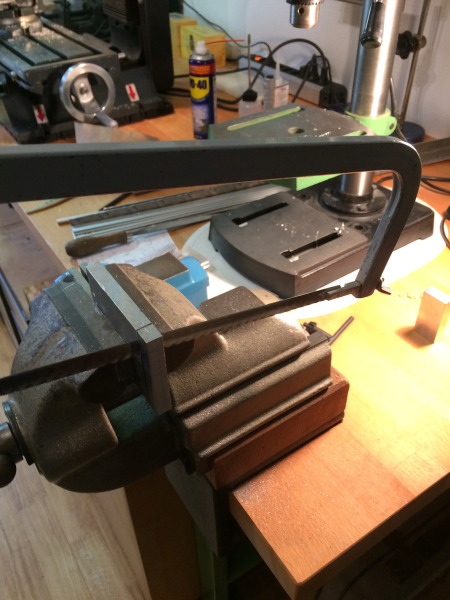

Auch Handarbeit ist gefragt.

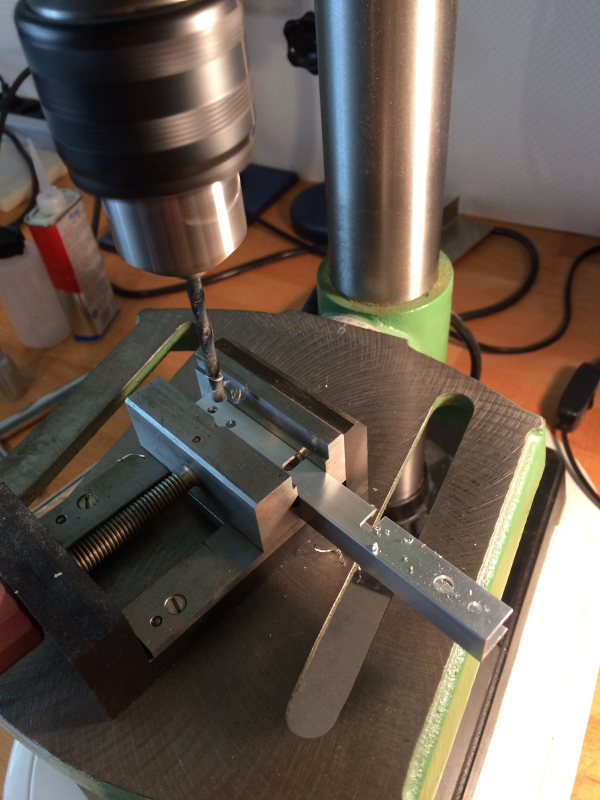

Meine älteste Maschine, eine Tischbohrmaschine, ist unentbehrlich.

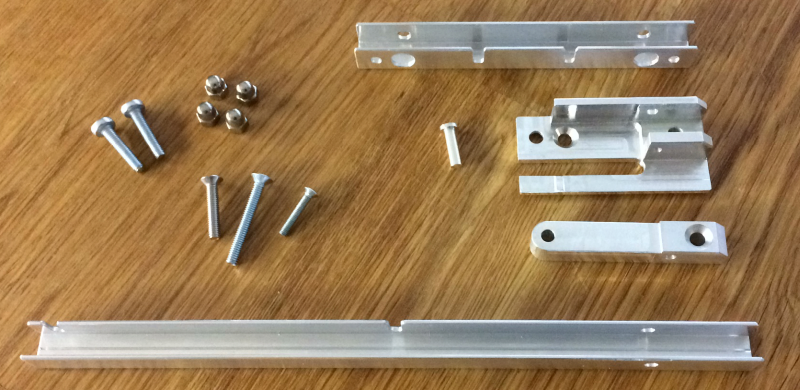

Die fertigen Einzelteile (zu den Hutmuttern gehören noch Unterlegscheiben, die fehlen auf diesem Foto).

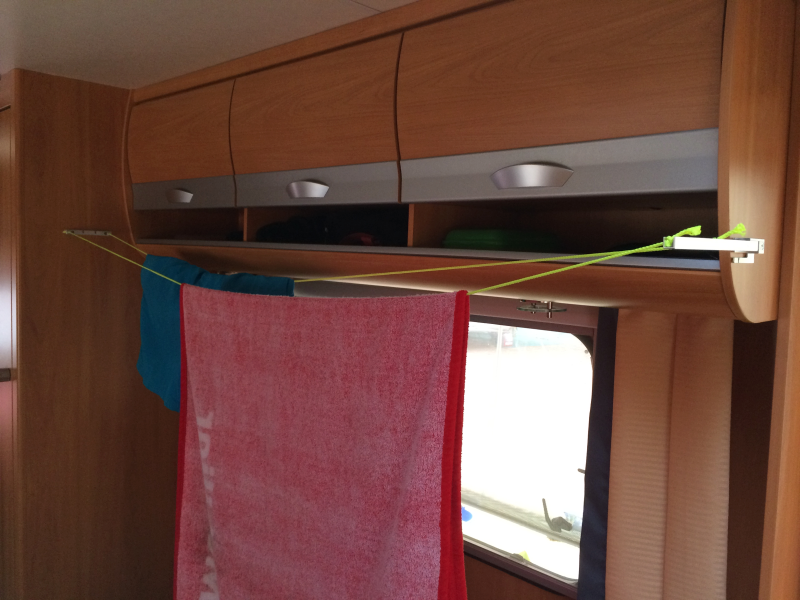

Montiert, getestet und es funktioniert!

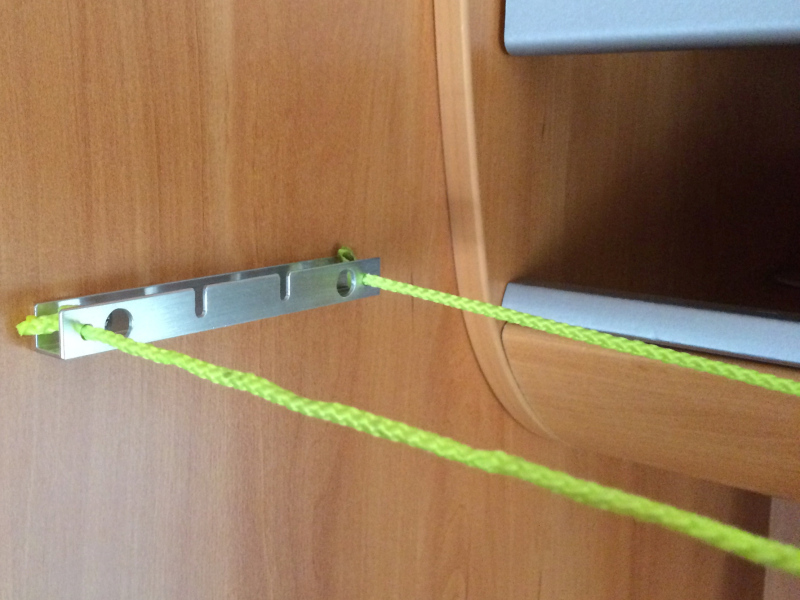

Der feststehende Träger, angeschraubt an der Wand des Kleiderschranks.

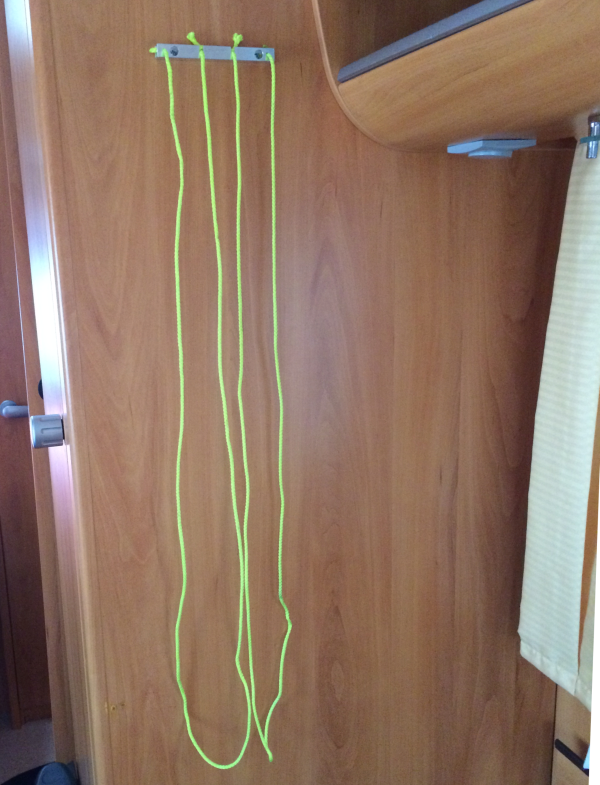

Zum Hochklappen des drehbaren Trägers müssen die Leinen ausgehängt und wie hier gezeigt 'zwischengelagert' werden.
Der drehbare Träger mit seiner Mechanik, unten am Halter die Federraste.

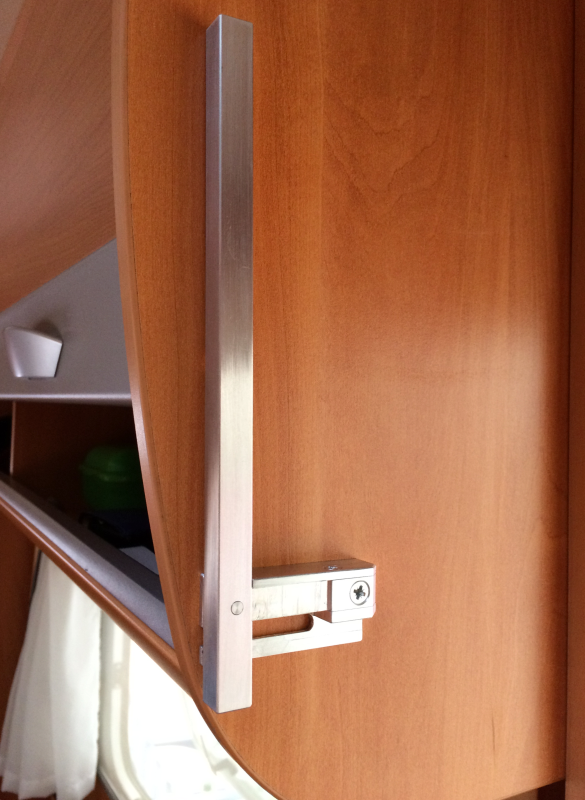

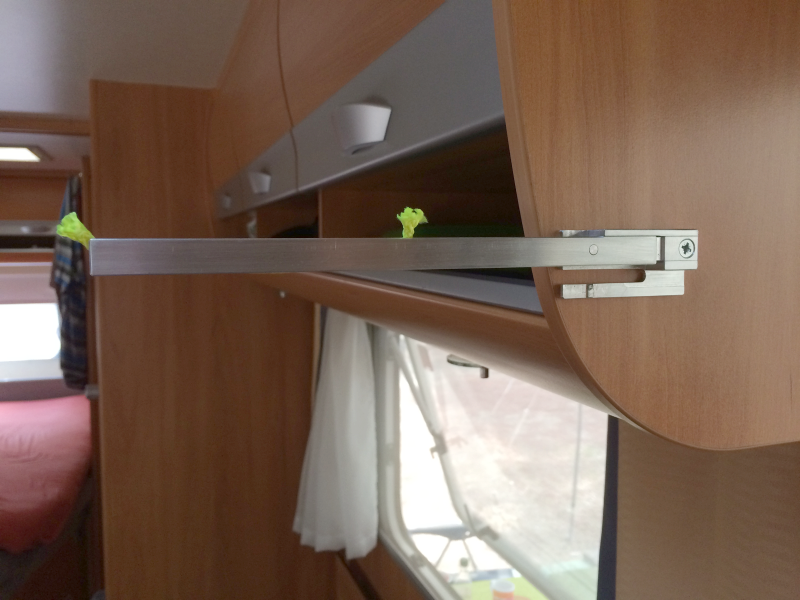

Bei Nichtgebrauch der Wäscheleinen wird der vordere Träger hochgeklappt. Seine Position sichert die Federraste.
Der folgende Clip zeigt die 'Ausserbetriebnahme'.
Die Zeichnungen des Leinenhalters dürfen ausdrücklich heruntergeladen und der Leinenhalter nachgebaut werden. Auch
Veränderungen sind erlaubt, macht damit was ihr wollt :-)
